GH-9S — замедлитель схватывания для тампонажного цемента

Описание продукта GH-9S обладает высокой гидрофильностью и быстро растворяется в воде. Его дикарбоксильные и сульфонатные группы вступают в реакцию с трёхкальциевым алюминатом и трёхкальциевым силикатом. В начальной стадии гидратации цемента GH-9S за счёт адсорбции, хелатирования, дисперги...

Отправить заявку

 

Описание

маркер

Описание продукта

GH-9S обладает высокой гидрофильностью и быстро растворяется в воде. Его дикарбоксильные и сульфонатные группы вступают в реакцию с трёхкальциевым алюминатом и трёхкальциевым силикатом. В начальной стадии гидратации цемента GH-9S за счёт адсорбции, хелатирования, диспергирования и смачивания диспергирует частицы цемента через диффузный двойной электрический слой, образует на поверхности цементных частиц сольватную плёнку с ионами кальция и преимущественно адсорбируется на трёхкальциевом алюминате, замедляя его гидратацию, что обеспечивает сильное замедляющее действие. При этом к трёхкальциевому силикату GH-9S проявляет более слабую адсорбционную способность, благодаря чему обеспечивается последующее развитие прочности цементного камня.

Характеристики

- GH-9S получен путём полимеризации сульфонатов, органических кислот и других компонентов.

- Рекомендуемая дозировка: 0,1–1,0 % (BWOC).

- Наиболее эффективен при забойной циркуляционной температуре (BHCT) 60–180 °C.

- При использовании в скважинах средней и большой глубины эффективно увеличивает время загустевания и время прокачиваемости. Позволяет получать цементные растворы с кривой загустевания, близкой к прямоугольной.

Технические характеристики

Внешний вид	гранулы без комкования
Влажность, %	≤8.0
Тонкость помола (остаток на сите 0,315 мм), %	＜15

Наименование показателя	Норма
Время загустевания (90 °C / 53,3 МПа / 49 мин), мин	≥ 120
Начальная консистенция (90 °C / 53,3 МПа / 49 мин), Вс	≤ 30
Резкое изменение кривой загустевания, Вс	≤ 10
Увеличение времени загустевания, мин	≥ 60
Чувствительность к дозировке, %	≤ 25
Температурная чувствительность, %	≤ 20
Переходное время (90 °C / 53,3 МПа / 49 мин), мин	≤ 40
Свободная вода (90 °C), %	≤ 1,4
Предел прочности на сжатие (113 °C / 20,7 МПа / 24 ч), МПа	≥ 14,0

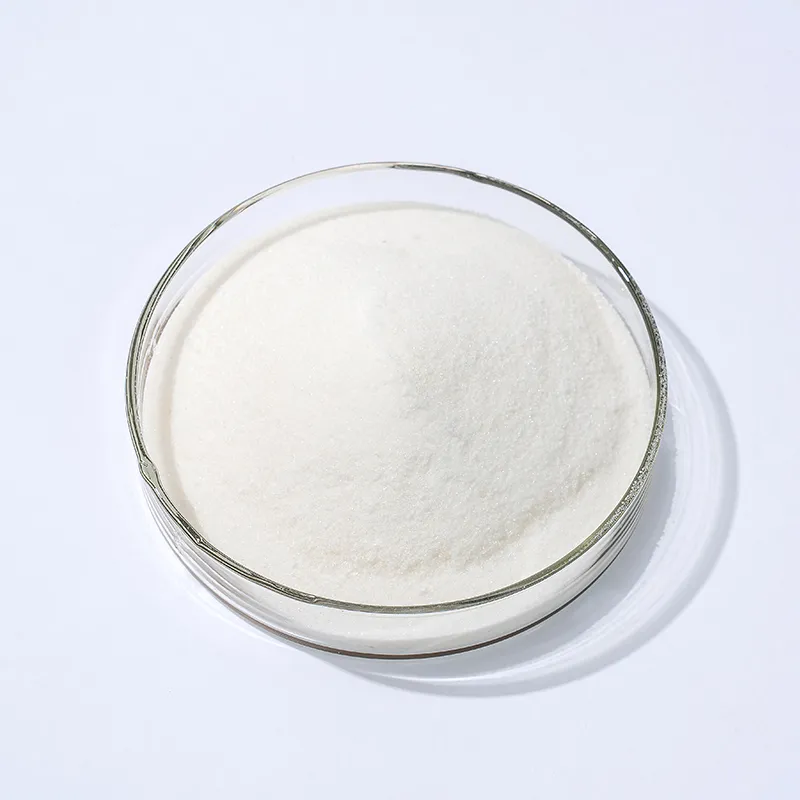

GH-9S — замедлитель схватывания для тампонажного цемента (1)

GH-9S — замедлитель схватывания для тампонажного цемента (2)

Состав цементного раствора, использованного при испытаниях: цемент класса G (высокосульфатостойкий) — 800 г, дистиллированная вода — 352 г, GH-9S — 3,2 г, G301 — 8 г, G401 — 12 г.
