G32S — понизитель фильтрации для тампонажного цемента

Описание продукта Молекулярные цепи высокомолекулярного полимера агрегируются в пучки, снижая проницаемость фильтрационной корки цементного раствора. В полимер введены различные функциональные группы, повышающие термостойкость и солестойкость. Характеристики – G32S получен путём полиме...

Отправить заявку

 

Описание

маркер

Описание продукта

Молекулярные цепи высокомолекулярного полимера агрегируются в пучки, снижая проницаемость фильтрационной корки цементного раствора. В полимер введены различные функциональные группы, повышающие термостойкость и солестойкость.

Характеристики

- G32S получен путём полимеризации и модификации АМПС, низкомолекулярных амидов, полигидроксикарбоновых кислот и других компонентов.

- Солестойкость: от пресной воды до насыщенного солевого раствора.

- Рекомендуемая дозировка: 1,0–3,0 % (BWOC).

- Хорошая совместимость с другими добавками.

- Совместимость с цементом: применим для тампонажных цементов всех классов.

- Высокая стабильность цементного раствора, свободная вода близка к нулю.

- Короткое переходное время загустевания цементного раствора, кривая загустевания близка к прямоугольной.

- Подходит для проектирования цементных растворов низкой, нормальной и высокой плотности.

- Оказывает незначительное замедляющее действие на цементный раствор.

Технические характеристики

Внешний вид	порошок или гранулы без комкования
l Влажность, %	≤8.0
l Тонкость помола (остаток на сите 0,315 мм), %	＜15.0

G32S — понизитель фильтрации для тампонажного цемента (1)

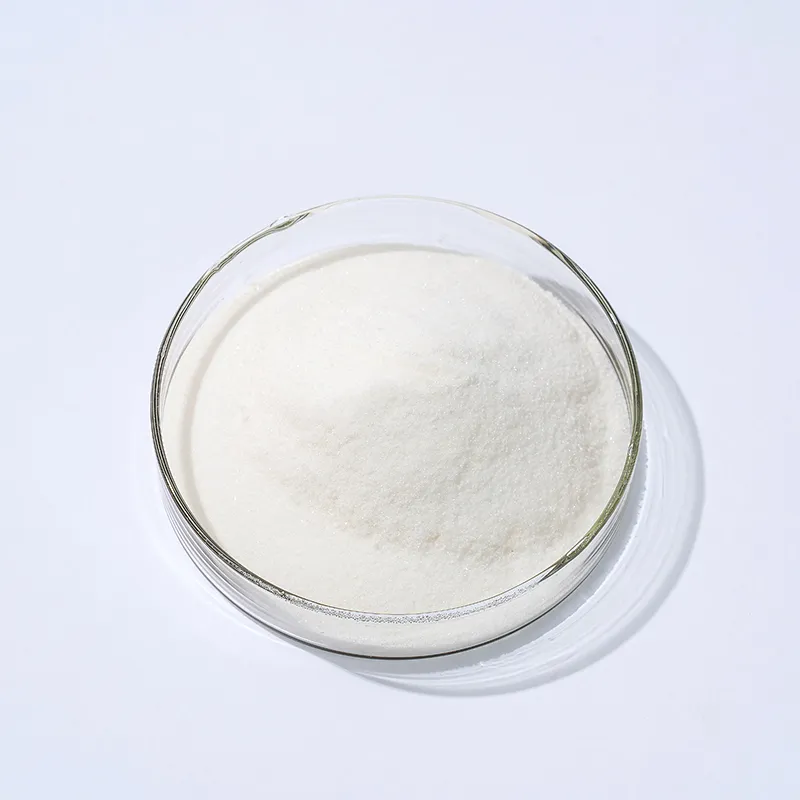

G32S — понизитель фильтрации для тампонажного цемента (2)

Наименование показателя	Норма
Начальная консистенция, Вс / 80 °C, 46,5 МПа, 45 мин	≤30
Резкое изменение кривой загустевания, Вс	≤10
Переходное время, мин	≤40
Водоотдача, мл / 80 °C, 6,9 МПа, 30 мин	≤150
Свободная вода, %	≤1.4
Предел прочности на сжатие, МПа / 102 °C, 21 МПа, 24 ч	≥14

Состав цементного раствора, использованного при испытаниях: тампонажный цемент класса G, понизитель фильтрации G32S — 1,2 % (BWOC), водоцементное отношение — 0,44, плотность цементного раствора — 1,90 ± 0,01 г/см³, вода — дистиллированная или питьевая.
